31 Viviendas Bioclimáticas de Protección Pública en Fornaris 34, Palma.
(Concurso)

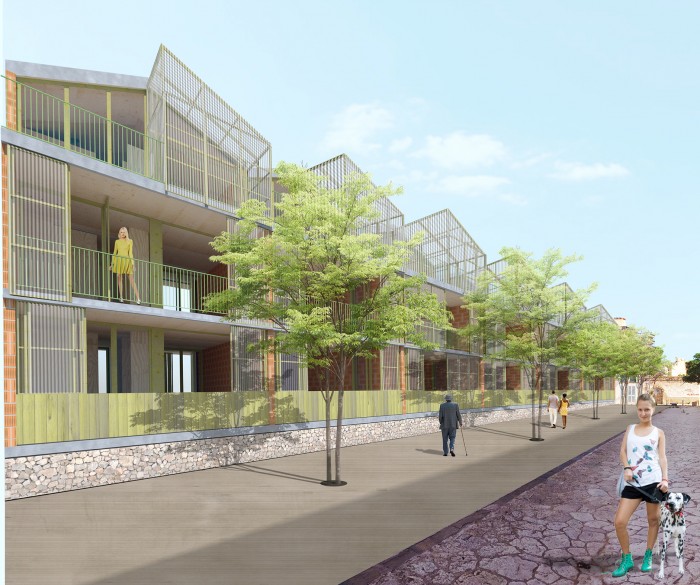

1. CONTEXTO E IMPLANTACIÓN:
Al pasear hoy por el barrio de La Soledad, se puede aun observar la importante presencia de la arquitectura industrial de finales del s.XIX. El hecho de que el solar en el que se interviene fuera antes un edificio industrial parte del conjunto de Can Ribas, nos hace querer rescatar ese carácter y trasladarlo a la propuesta, incorporando el ritmo estructural y la cubierta inclinada que se observan en las distintas tipologías arquitectónicas de Can Ribas.
2. ESTRATEGIA BIOCLIMÁTICA: (SOSTENIBILIDAD Y CALIDAD AMBIENTAL)
El objetivo es construir un edificio con el menor impacto ambiental, tanto en obra como en su vida útil y sobre todo, conseguir el confort en las viviendas con el consumo mínimo para reducir los costes globales de acceso a la vivienda y eliminar la posibilidad de pobreza energética entre los usuarios.
El punto de partida es reducir la demanda inicial de todos los vectores ambientales del edificio (energía, agua, materiales y residuos), especialmente a nivel energético, dónde se priorizan las estrategias pasivas para conseguir el máximo aprovechamiento de los recursos existentes.
2.1 ESTRATEGIAS PASIVAS:
A) MOVIMIENTO DEL AIRE INTERIOR A TRAVÉS DE LA VENTILACIÓN NATURAL.
COMPONENTES INDUCTORES:
1. INDUCTORES DE DIFERENCIA DE TEMPERATURA:

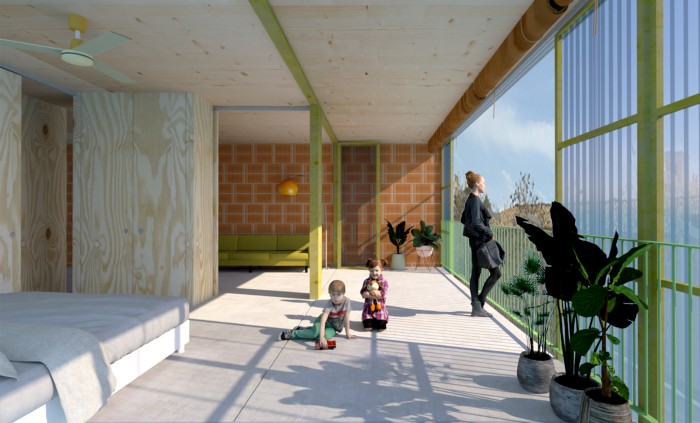

- INVERNADERO como Captador energético(En todas las viviendas. Fachada Este)
INVIERNO:
a. Invernadero cerrado con los paneles correderos de policarbonato transparente.
b. Persiana de lamas de madera enrollada.
c. Puertas-ventanas de doble vidrio bajo emisivo con cámara de aire: cerradas.
d. Cortinas interiores cerradas.
VERANO:
a. Invernadero abierto.
b. Persiana de lamas de madera bajada.
c. Puertas-ventanas de doble vidrio bajo emisivo con cámara de aire: abiertas.
d. Cortinas interiores abiertas.

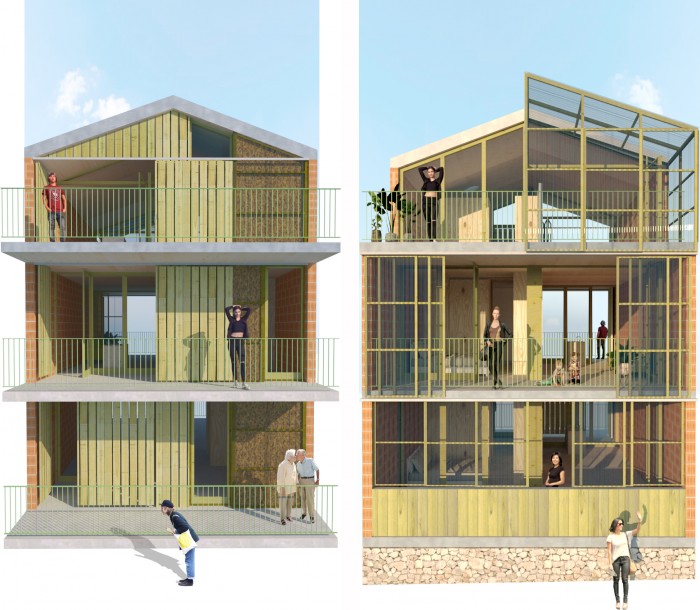

- MURO TROMBE (En dormitorios a Oeste y Dormitorios Este sin Invernadero)
Sistema de captación por efecto invernadero en el interior de una cámara capaz de generar extracción de aire interior o corrientes convectivas que distribuyen la energía captada en su interior.
INVIERNO: Circulación de aire caliente al interior+ Inercia térmica del muro
VERANO: Ventilación y extracción de aire caliente.
B) POR PRESIÓN DINÁMICA DEL VIENTO:
Ventanas de madera
Todas las ventanas tienen proporciones verticales de suelo a techo para favorecer la circulación del aire, permitiendo graduar la abertura deseada. Son de doble vidrio con cámara de aire, plegables y correderas para dotar al espacio de mayor conectividad.
Persianas, celosías y cañizo
Permiten el control solar sin mermar la ventilación. Permiten controlar la iluminación interior. Crean una cámara de aire entre la carpintería y el exterior que reduce las pérdidas por convección.
(Extra: Permiten graduar la privacidad).

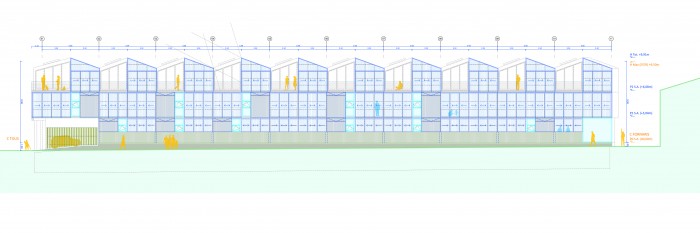

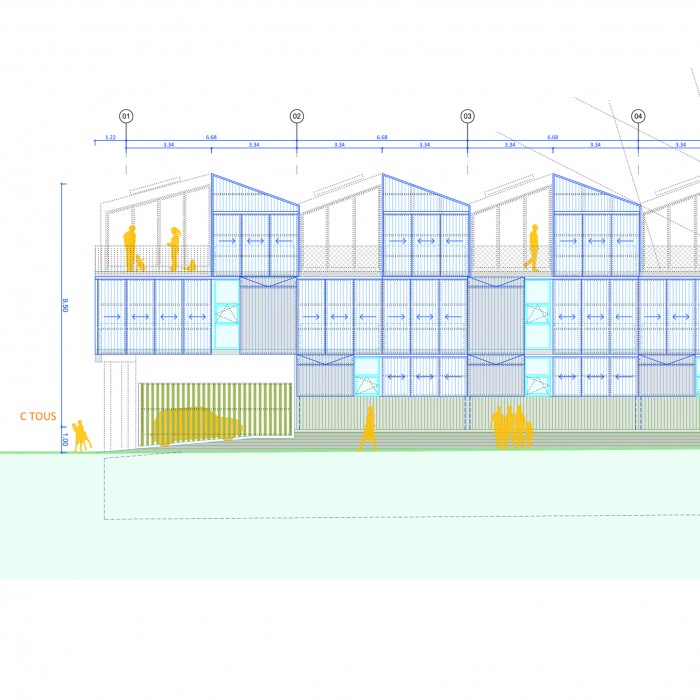

Volumetría y túnel de viento para favorecer el paso del Embat:
En un clima húmedo como el de Palma, el movimiento del aire representa la principal estrategia de refrigeración en verano.
2.2 ESTRATEGIAS DE APOYO ENERGÉTICO (INSTALACIONES):
1.ALJIBES: TIPO, TAMAÑO Y SITUACIÓN:
Situación: Sobre el suelo de la planta sótano en las zonas marcadas de instalaciones.
1.1 Agua potable
El aljibe de agua potable, como mínimo tiene que tener 31,3m³ de capacidad, (300 litros por persona y día por 104 personas) según artículo 21 del PGOU de Palma.
1.2 Aguas grises:
El aljibe de aguas grises para llenar los inodoros, lo combinaremos con la recogida de las aguas pluviales de las cubiertas. El gasto calculado para llenar los 36 inodoros de las viviendas, a 12 litros por depósito, con un supuesto de 5 usos por día, son 2160 litros. Para disponer de un margen de seguridad se recomienda una capacidad de 9m³.
1.3 Contra Incendio Aparcamiento:
Para el sistema de Bocas de Incendio del Aparcamiento, es necesario una reserva de 12m³ de agua. El depósito está previsto situarse bajo escalera de acceso al aparcamiento.
2. GENERACIÓN ACS Y CALEFACCIÓN:
Se proyecta el montaje de un sistema “clásico” de ACS mediante calderas mixtas para calefacción, con apoyo de paneles solares en cubierta. Se recomienda que se utilice gas natural, ya que es un sistema más eficiente que el de acumuladores eléctricos.
2.1 Calefacción
Con el fin de aprovechar mejor el espacio interior de las viviendas, en lugar de montar radiadores, está prevista la instalación de suelo radiante, cuyo precio por m² es muy similar a los radiadores, pero es más eficiente al aprovechar mejor el sistema de apoyo de los paneles solares, ya que funciona con temperaturas de impulsión de agua más baja (30-45º) que los sistemas tradicionales mediante radiadores murales (50-60º). (NOTA: No está previsto el montaje de sistemas de aire acondicionado).
2.2 Acumulación ACS
En el interior de cada vivienda, se instalará el sistema de acumulación de ACS individual. Se calculan depósitos de 75 a 150 litros por vivienda.
En la cubierta inclinada se instalarán los captadores solares, aprovechando la orientación sur y su inclinación mediante un montaje integrado.
3. MATERIALES SOSTENIBLES (C1, C2, C3 y C4) de les Illes Balears 2018.
C1: Residuos locales reutilizables, producto de origen local
C2: Producto local ecológico
C3: Producto no local ecológico
C4: Producto reciclado u optimizado.
3.1 Madera:
Estructura horizontal a base de tableros de madera contralaminada (C3).
Aplicación: Forjados horizontales y cubiertas (VER SISTEMA ESTRUCTURAL).
Carpinterías (C3) con sello FSC, PEFC o reutilizables (C1: ver disponibilidad Fundación Deixalles).
Aplicación: Celosías de acceso a viviendas. Carpinterías de cerramiento exterior con vidrios doble bajo emisivos y cámara de aire. Subestructura de paneles correderos de policarbonato ondulado.
Protecciones solares de lamas enrollables (C3).
Aplicación: Interior de los invernaderos (orientación Este) y pasarela comunitaria (orientación Oeste).
Tableros de contrachapado marino (C3: en su defecto tablero OSB) sobre subestructura de listones de pino. Aplicación: Tabiquería interior.
Tablero de elementos aglomerados de madera (C3) resistentes a la intemperie.
Aplicación: Fachada Norte y Sur.
3.2 Cerámica:
Bloque cerámico de carga (C2). Aplicación: Muros de carga sobre rasante. (Ver SISTEMA. ESTRUCTURAL)
3.3 Piedra seca (C1: Marge):
Aplicación: Zócalo del edificio en calle peatonal Can Ribas (hasta cota 0,00 de Planta baja elevada).
3.4 Pavimentos continuos de cal hidráulica NHL5 (C3). Aplicación: Vivienda y zonas comunes.
3.5 Aislamiento cubierta: Posidònia oceánica seca y compactada (C1).

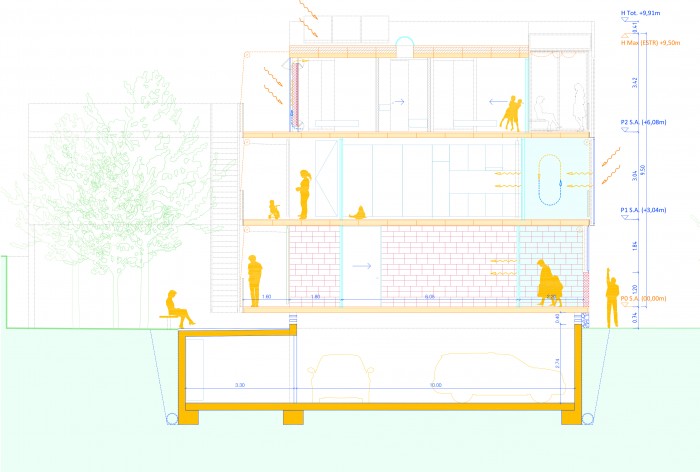

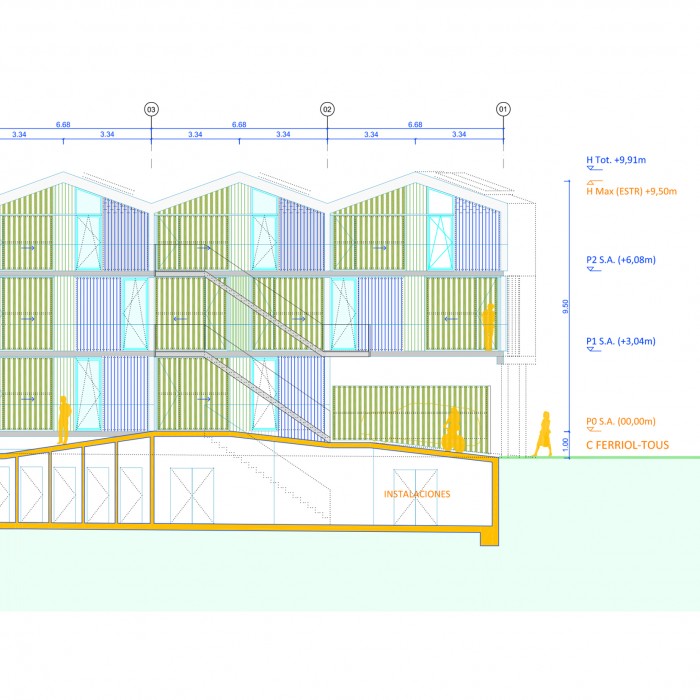

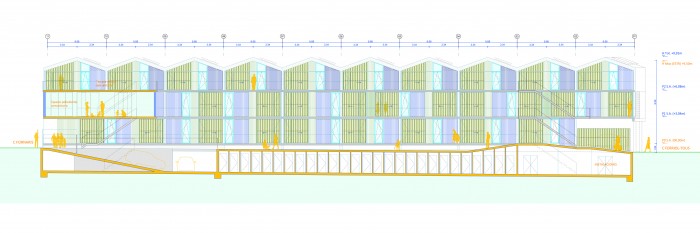

4. SISTEMA ESTRUCTURAL (Ver Sección constructiva transversal):

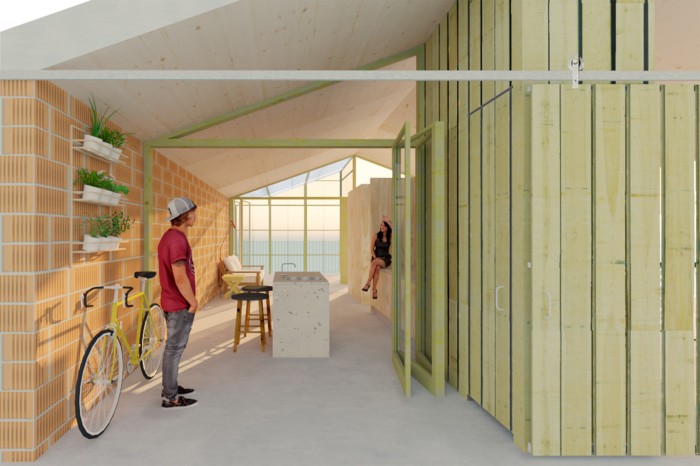

El sistema constructivo es de tipo mixto, con entramado de muros de carga de bloques de ladrillo tipo “Panal 19” de fabricación local, que además cumple con las exigencias del DB-HR y dota de calidez al interior de la vivienda, cuyo ritmo está basado en la subdivisión de la distancia longitudinal del solar dividido entre 10 unidades (6,68m) e inspirado en la nave y porches de Can Ribas.
Los forjados (incluido los inclinados de cubierta) se resuelven con planchas de madera contralaminada de 164mm de espesor y 6,68m de largo (forjados suelo planta 1 y forjado suelo planta 2) apoyadas sobre los muros de carga de ladrillo visto y de 12m (forjado suelo planta baja) apoyados sobre muros de hormigón del semisótano. Esto permitirá agilizar el tiempo de construcción a la vez que rebajar considerablemente el gasto ecológico de la construcción (reducción de residuos y reducción de emisiones de Co2).
Sólo la cimentación, que incluye los muros de carga del semisótano, se resuelve en hormigón armado de cal NHLS con la incorporación de áridos de canteras locales. Sobre los mismos apoyarán vigas de hormigón pretensado de 70x30 bajo los muros de carga, siguiendo el ritmo estructural de 6,68m.
Es un sistema sencillo y optimizado, realizado a partir de elementos repetitivos estandarizados que compone espacios de una gran flexibilidad.
